DIN VDE 0100
Errichtet und erstgeprüft nach DIN VDE 0100-600. Jeder Stromkreis gemessen, jeder Messwert dokumentiert.
Bild: AURA One Touchpanel aus gebürstetem Titan an einer Sichtbetonstütze, dahinter der Auesee in der blauen Stunde.
ABEND AM SEESZENE 04 · 2700 K
AURAELEKTROTECHNIK
Licht. Intelligenz. Handwerk.
LICHTAURA ONE
ARCHITEKTURTITAN GRADE 2 · 88 × 148 × 11 MM
51°39'31.2"N 6°37'02.4"E · AUESEE · 19:58 MESZ
SCROLLEN ZUM EINSCHALTEN
MEISTERBETRIEB · HWK MUSTERSTADT · SEIT 2011
Bild: Wohnraum der Villa am Auesee in der blauen Stunde. Nacheinander schalten sich Sockellicht, Deckenfugen, drei Ringpendel und die Beleuchtung von Ufer und Steg ein.
01 — LICHTARCHITEKTUR
Wir installieren keine Kabel.Wir inszenieren Architektur.
Wir planen Licht so, wie Architekten Räume planen: mit Lichtberechnung, Bemusterung am Objekt und Szenen, die dem Tagesverlauf folgen. Lichtfugen, Sockellinien und Pendelauslässe legen wir im Rohbau an, bevor der erste Putz aufgetragen ist. Zur Übergabe justieren wir jede Szene vor Ort, und zwar am Abend, wenn es darauf ankommt.
- 01SOCKELLINIE · 2400 K · 18 %
- 02DECKENFUGE · 2700 K · 42 %
- 03PENDELLEUCHTEN · 2700 K · 65 %
- 04UFER & STEG · 3000 K · 25 %
- 4 LICHTEBENEN · 38 SZENEN
Bild: AURA One auf der beleuchteten Betonstütze. Das Panel zerlegt sich in Titanfront, KNX-Elektronik und Montagechassis, danach öffnet sich der Hauptverteiler mit Kupfer-Sammelschienen, Überspannungsschutz, KNX-Aktoren und laserbeschrifteten Reihenklemmen.
02 — GEBÄUDETECHNIK
FUGE 0,3 MM

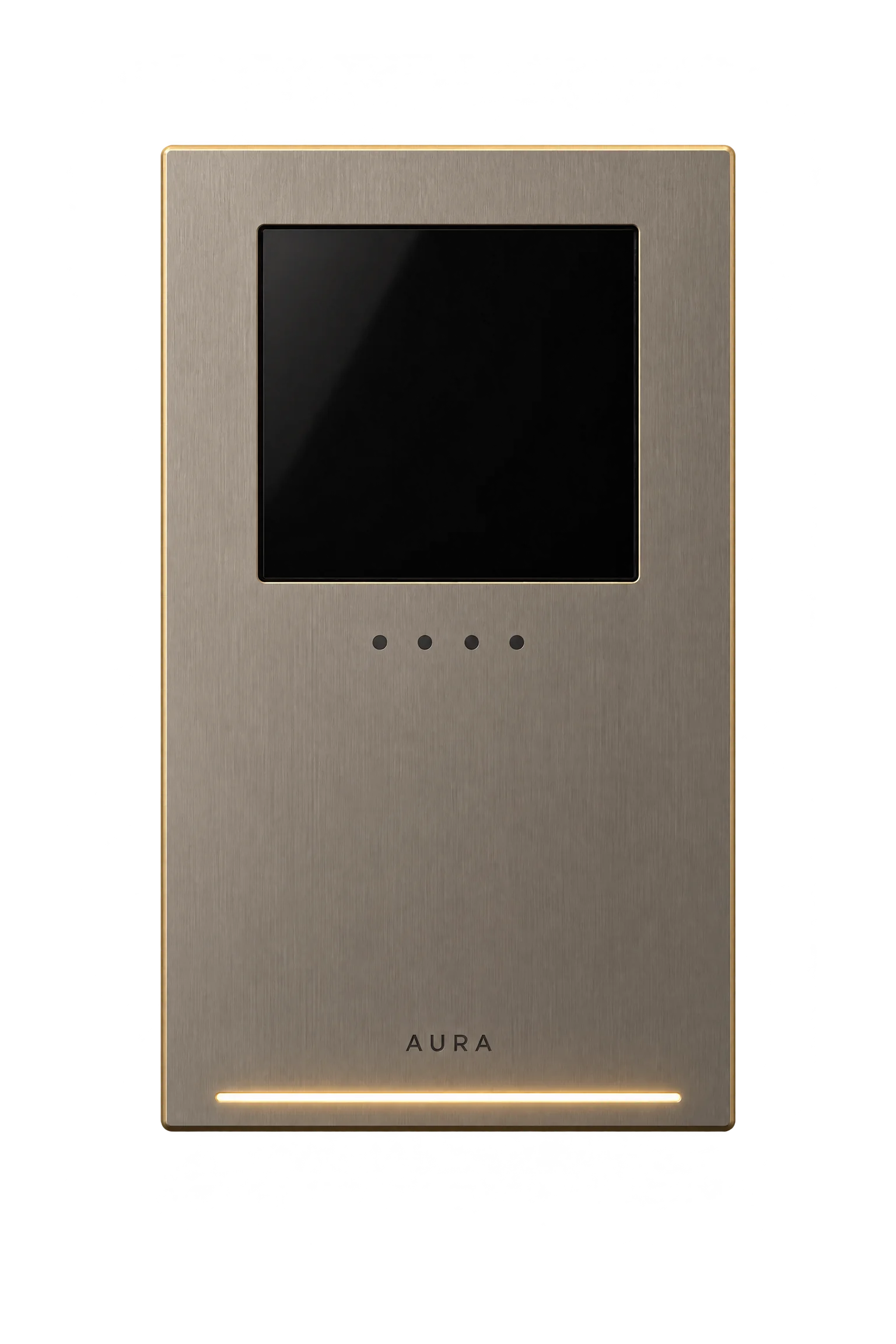

- 01 FRONT · TITAN GRADE 2 · 2,5 MM

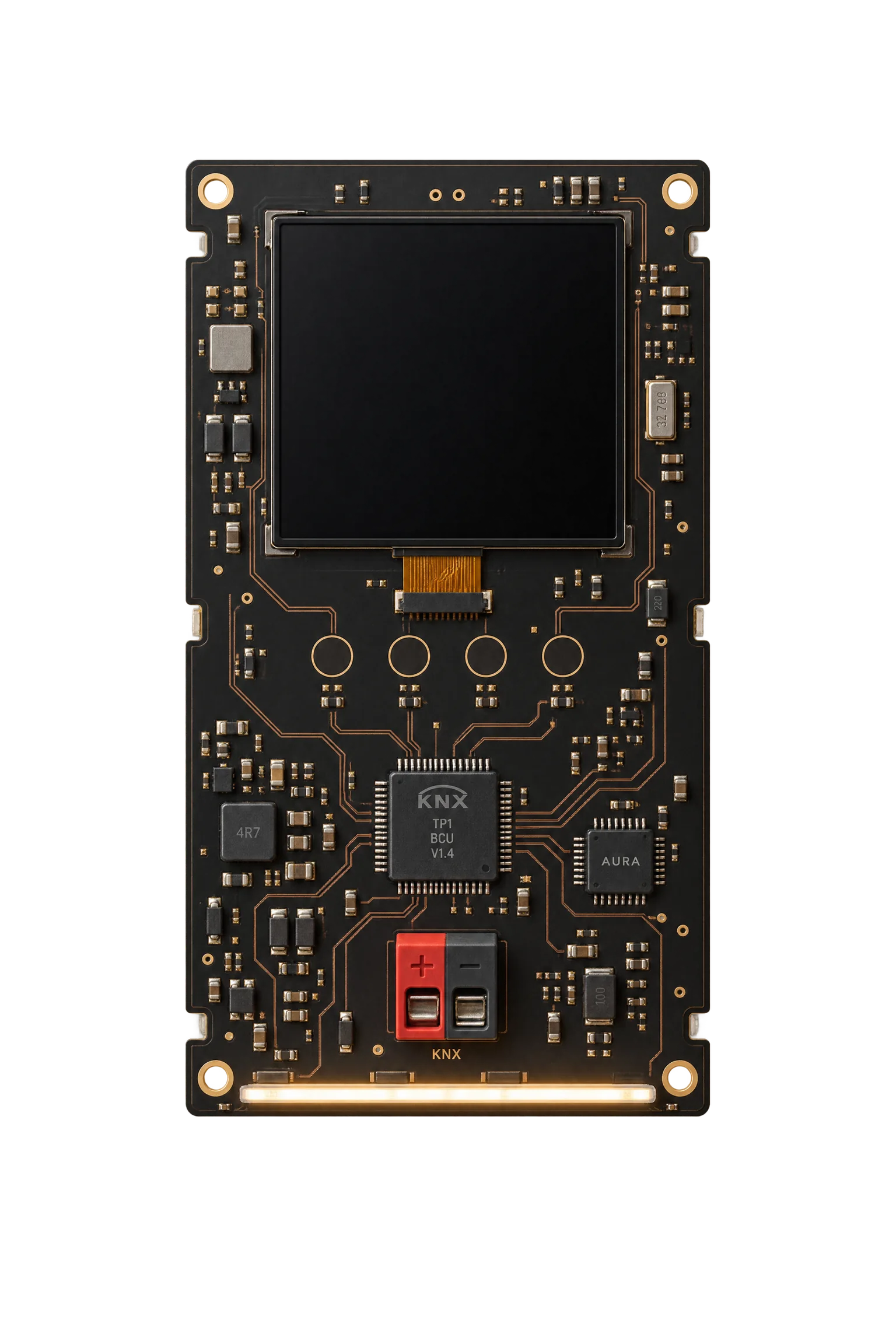

- 02 ELEKTRONIK · KNX-BUSANKOPPLER · KNX SECURE

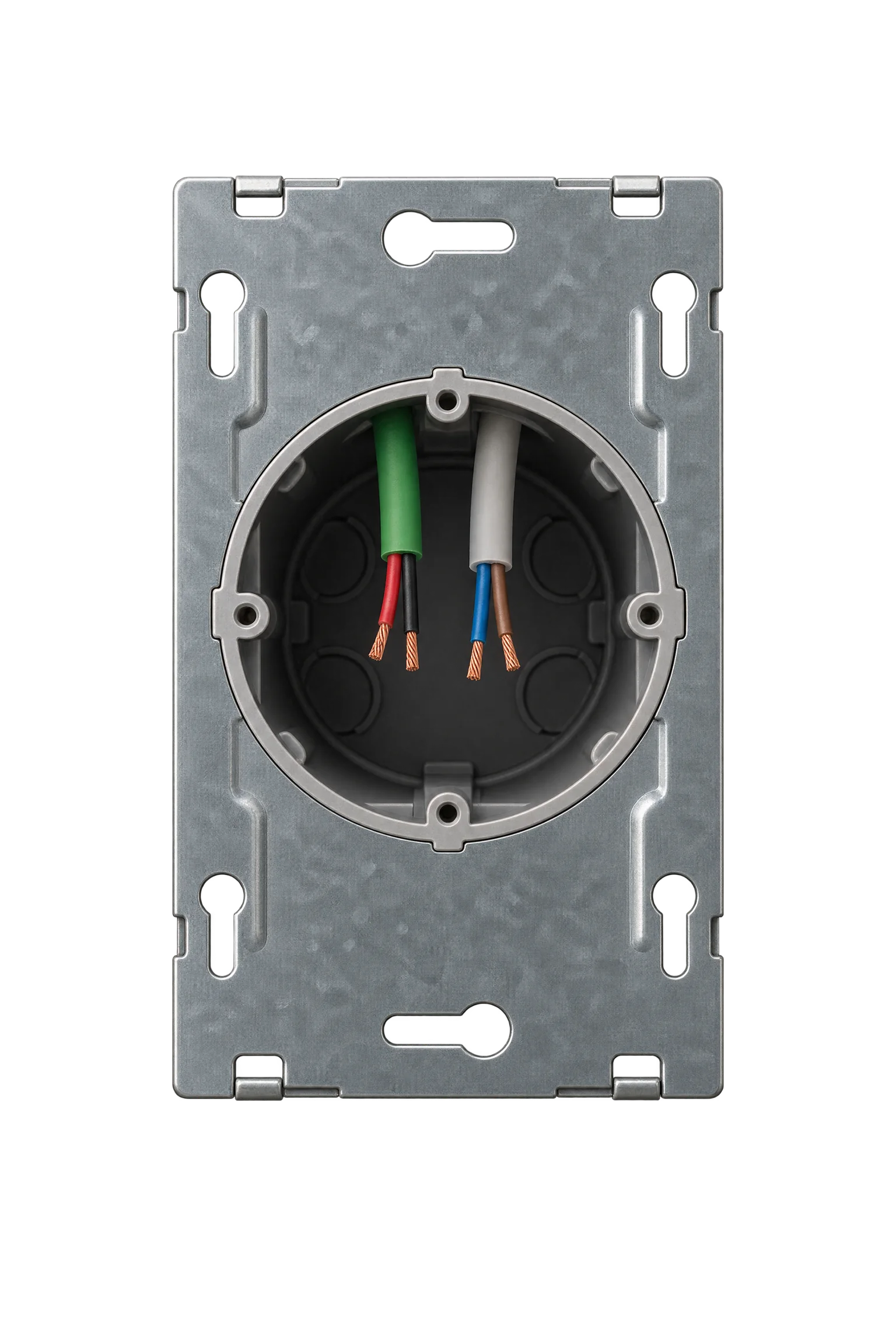

- 03 CHASSIS · GERÄTEDOSE Ø 68 MM
0,5MILLIMETER TOLERANZ.
-Q1 · HAUPTSCHALTER 63 A
-F2 · ÜBERSPANNUNGSSCHUTZ TYP 1+2
-K4 · KNX-SCHALTAKTOR 16-FACH
-X1 · REIHENKLEMMEN 1–48
SAMMELSCHIENE CU 12 × 5 MM
Überspannungsschutz Typ 1+2
Kombiableiter im Hauptverteiler schützen KNX-Bus, Wechselrichter und Wärmepumpe vor Blitz- und Schaltüberspannungen.
KNX Secure
Verschlüsselte, authentifizierte Buskommunikation. Kein Telegramm ohne Schlüssel, kein Zugriff ohne Freigabe.
VDE-AR-N 4100
Zählerplatz und Netzanschluss nach den Technischen Anschlussregeln Niederspannung, abgestimmt mit dem Netzbetreiber.
Unter jeder Oberfläche liegt ein System, das wir vollständig selbst planen, programmieren und verdrahten: KNX-Gebäudeautomation mit KNX Secure, Hauptverteiler nach VDE-AR-N 4100 und Überspannungsschutz vom Hausanschluss bis zum Endgerät. Jede Ader ist laserbeschriftet, jeder Stromkreis gemessen und im Prüfprotokoll dokumentiert.
03 — ENERGIE
Der Tag gehört der Sonne.Die Nacht dem Speicher.
14,8 kWp auf dem Flachdach, 22 kWh im Technikraum und ein Energiemanager, der den Tag vorausdenkt.
- PHOTOVOLTAIK
- KW
- VERBRAUCH
- KW
- SPEICHER
- %
- NETZBEZUG
- KW
00:00
Photovoltaik, Speicher, Wärmepumpe und Wallbox planen wir als ein System statt als vier Angebote. Unser Energiemanager kennt die Wetterprognose, lädt den Speicher in der Mittagsspitze und das Fahrzeug mit Sonnenüberschuss. Die Anmeldung beim Netzbetreiber und die Inbetriebnahme übernehmen wir vollständig.
- PV 36 × 410 WP · OST/WEST · 10°
- SPEICHER 22 KWH · LITHIUM-EISENPHOSPHAT
- WÄRMEPUMPE LUFT/WASSER · 9 KW
- WALLBOX 22 KW · VOM NETZBETREIBER GENEHMIGT
- PV-ERTRAG
- 65,0 KWH
- EIGENVERBRAUCH
- 63 %
- EINSPEISUNG
- 23,9 KWH
- NETZBEZUG
- 0,0 KWH
REFERENZTAG 22.09.2025 · VILLA AM AUESEE · AUTARKIE AM REFERENZTAG 100 % · JAHRESAUTARKIE 2025: 66 %
AURA ELEKTROTECHNIK GMBH · PRÜFPROTOKOLL
Erstprüfung nach DIN VDE 0100-600
| MESSUNG | WERT | GRENZE | |
|---|---|---|---|
| Isolationswiderstand, 500 V DC | > 999 | mind. 1 MΩ | i. O. |
| Schleifenimpedanz Zs, -F12 B16 | 0,41 | höchst. 2,87 Ω | i. O. |
| RCD -F3 30 mA, Auslösestrom | 21 | 15–30 mA | i. O. |
| RCD -F3, Auslösezeit bei IΔn | 18 | höchst. 300 ms | i. O. |
| Schutzleiterwiderstand RPE | 0,12 | durchgängig | i. O. |
| Erdungswiderstand RA, Fundamenterder | 1,8 | dokumentiert | i. O. |
| Drehfeld | rechts | rechts | i. O. |
Geprüfte
Sicherheit
nach DIN VDE.
Dokumentiert bis zur kleinsten Klemme.
04 — PROJEKTE
Gebaut. Geprüft. Bewohnt.
AUSGEWÄHLTE PROJEKTE · 2023–2025
WOHNEN · KNX · LICHTARCHITEKTUR · 2024

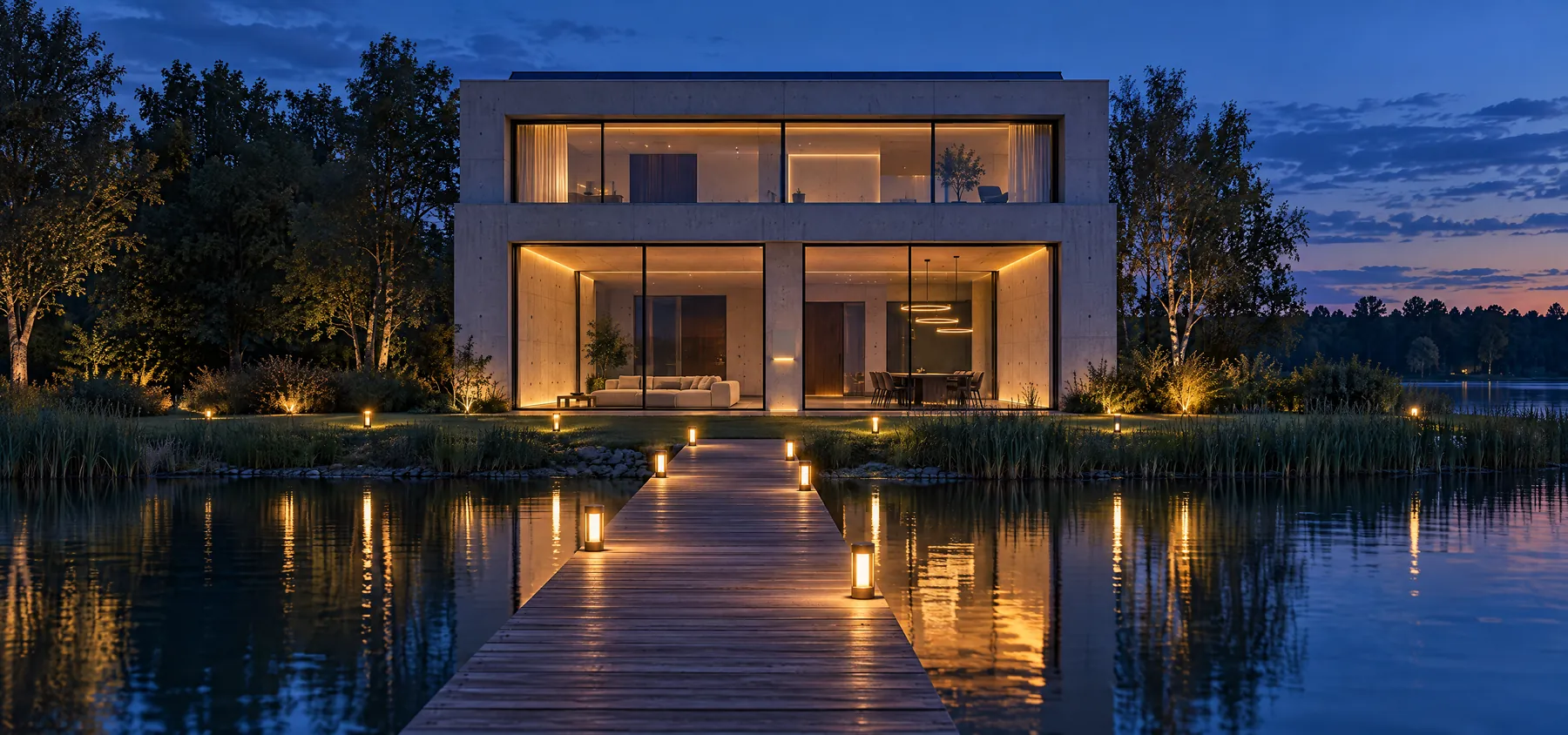

Villa am Auesee
Ganzheitliche KNX- und Lichtplanung
412 M² · 186 KNX-GERÄTE · 64 LICHTKREISE · 38 SZENEN
PENTHOUSE · AKUSTIK · LICHT · 2025

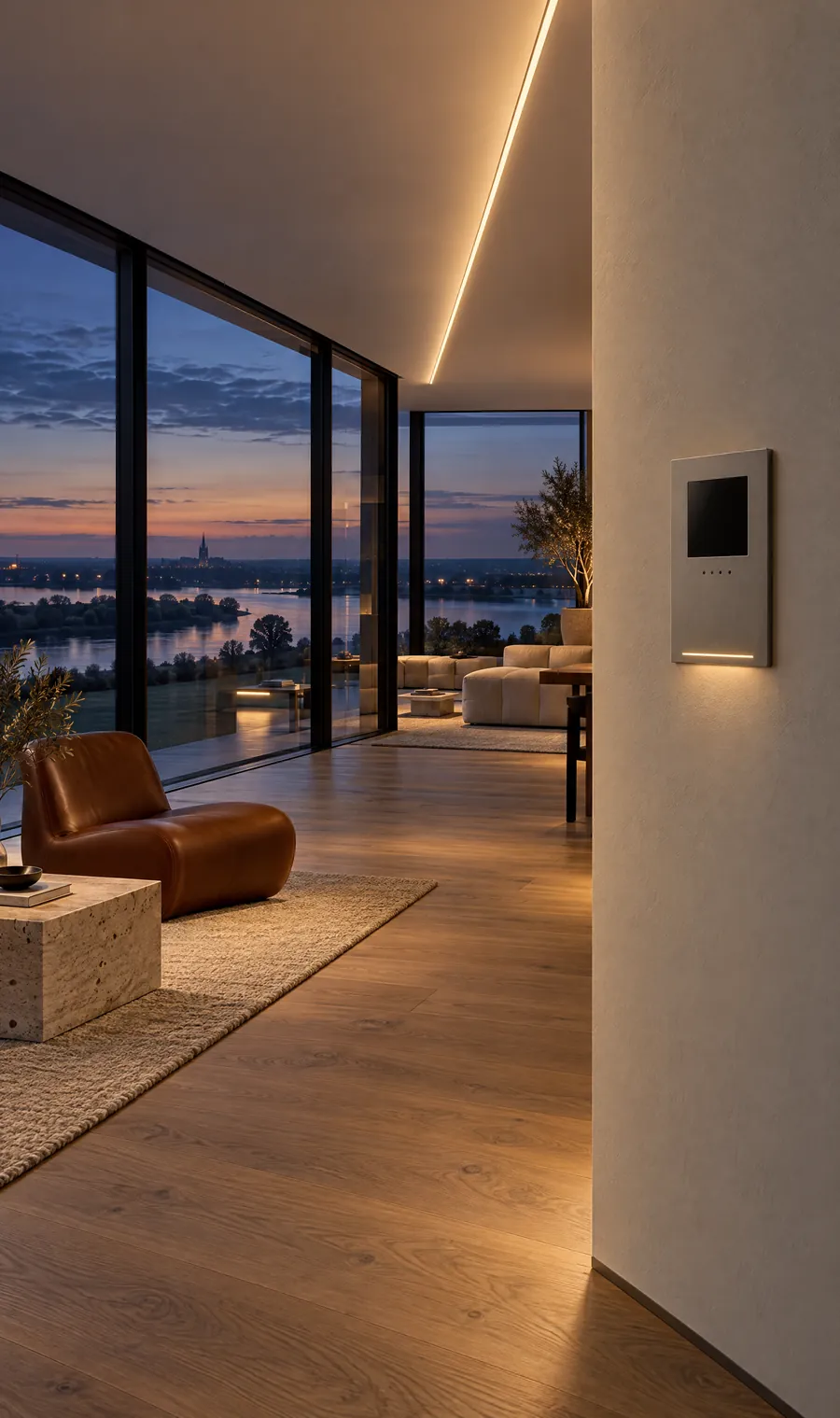

Penthouse Rheinaue
Verdeckte Akustik- und Lichtintegration
Lautsprecher unsichtbar im Deckenputz, 27 Meter Lichtfuge ohne sichtbare Leuchte, Steuerung über vier AURA-One-Panels.
238 M² · 14 LAUTSPRECHER UNTER PUTZ · 2700 K · RA > 95
GEWERBE · PV · SPEICHER · 2023

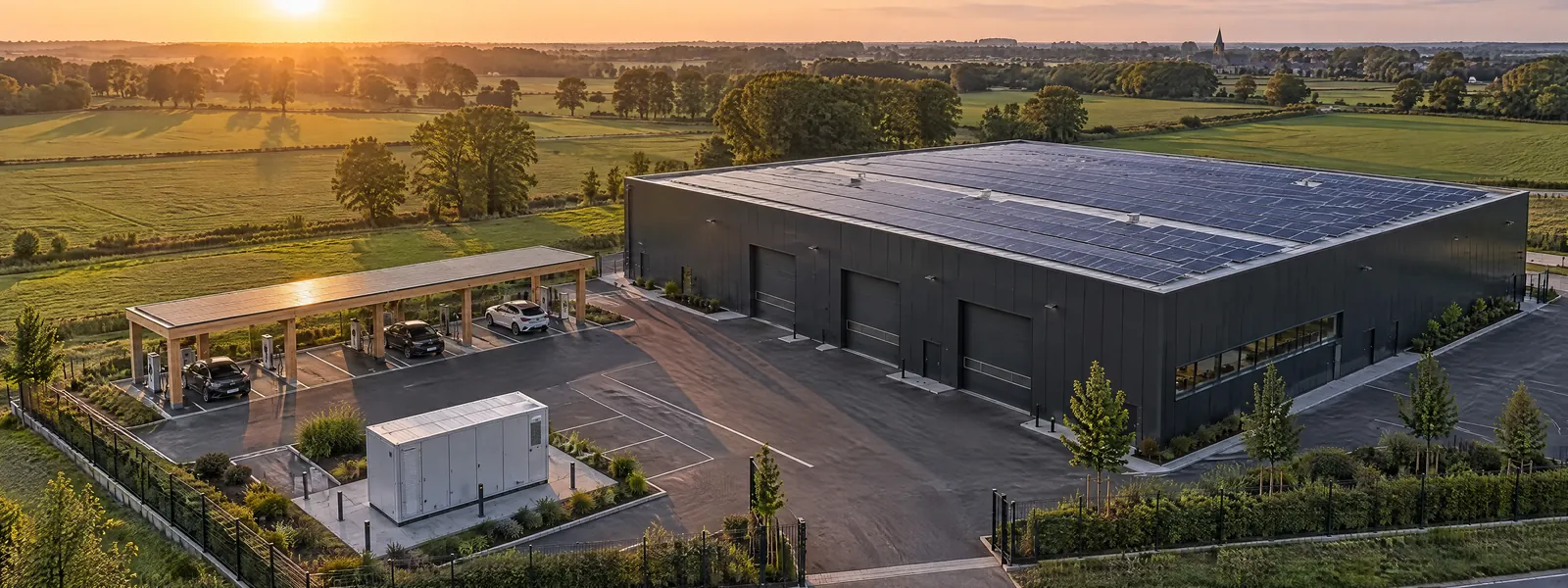

Gewerbehof Hamminkeln
100-kWp-Energiekonzept mit Speicher und Lastmanagement
100 KWP · 120 KWH SPEICHER · 12 LADEPUNKTE · AUTARKIE 74 % IM JAHRESMITTEL
18
Spezialisten
MEISTERBETRIEB SEIT 2011
100 % EIGENLEISTUNG · KEINE SUBUNTERNEHMER
05 — ANFRAGE
Bereit für Ihr Projekt
am Niederrhein?
Erzählen Sie uns von Ihrem Vorhaben. Max Mustermann meldet sich innerhalb von zwei Werktagen persönlich, mit einem Terminvorschlag vor Ort, per Video oder in unserem Lichtstudio.
IHR ANSPRECHPARTNER
Max Mustermann
Geschäftsführer · Elektrotechnikermeister
Lichtstudio: Musterstraße 1, 00000 Musterstadt
Mo–Fr 7:30–17:00 Uhr und nach Vereinbarung
